特長：ヘッドの進路を任意にコントロール。多彩な現場でその優れた特性を発揮します。

民地内の掘削作業が不要
ヘッドが小さく曲がり、地表面に到達します。また、引き込み管接続作業も容易に行えます。
［設定最小曲げ半径2.5m］
方向修正が可能］
運搬・施工の負担を軽減
器具の運搬がスムーズに行えるほか、土・水などを排出させないため、現場を汚すことがありません。
［施工器具一式は軽量・コンパクト］
[クリーンな施工］
多彩な機能を搭載
操作ボックスにはコンピュータを搭載。位置計測・機械の故障診断・安全機能など、さまざまな機能を実現しています。
［ヘッド制御が簡単］
［優れた到達精度］
［安全性への配慮］
数多くの特許を取得

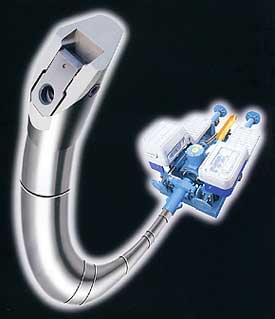

たけのこモールKM-2＜誘導制御型＞主仕様

型式名	KM210	KM212
適用管径（呼び径）	50mm以下
最大推進延長	10m	12m
最大立ち上げ高さ	2.5m
設定最小曲げ半径	2.5m
適用土質	粘土、シルト、砂、握り拳大までの礫に対応、N値20以下
最大推進力	39.3kN（4000kgf）
排土方式	無排土圧入
施工速度（目安）	2～4カ所/日（施工形態による）
発進ピット最小寸法	1.1×0.7m
所要作業員	2人
機器一式	約400kg

※サヤ管方式の適用呼び径は30mmまでです。呼び径50mm用の拡径引込金具はオプションです。
